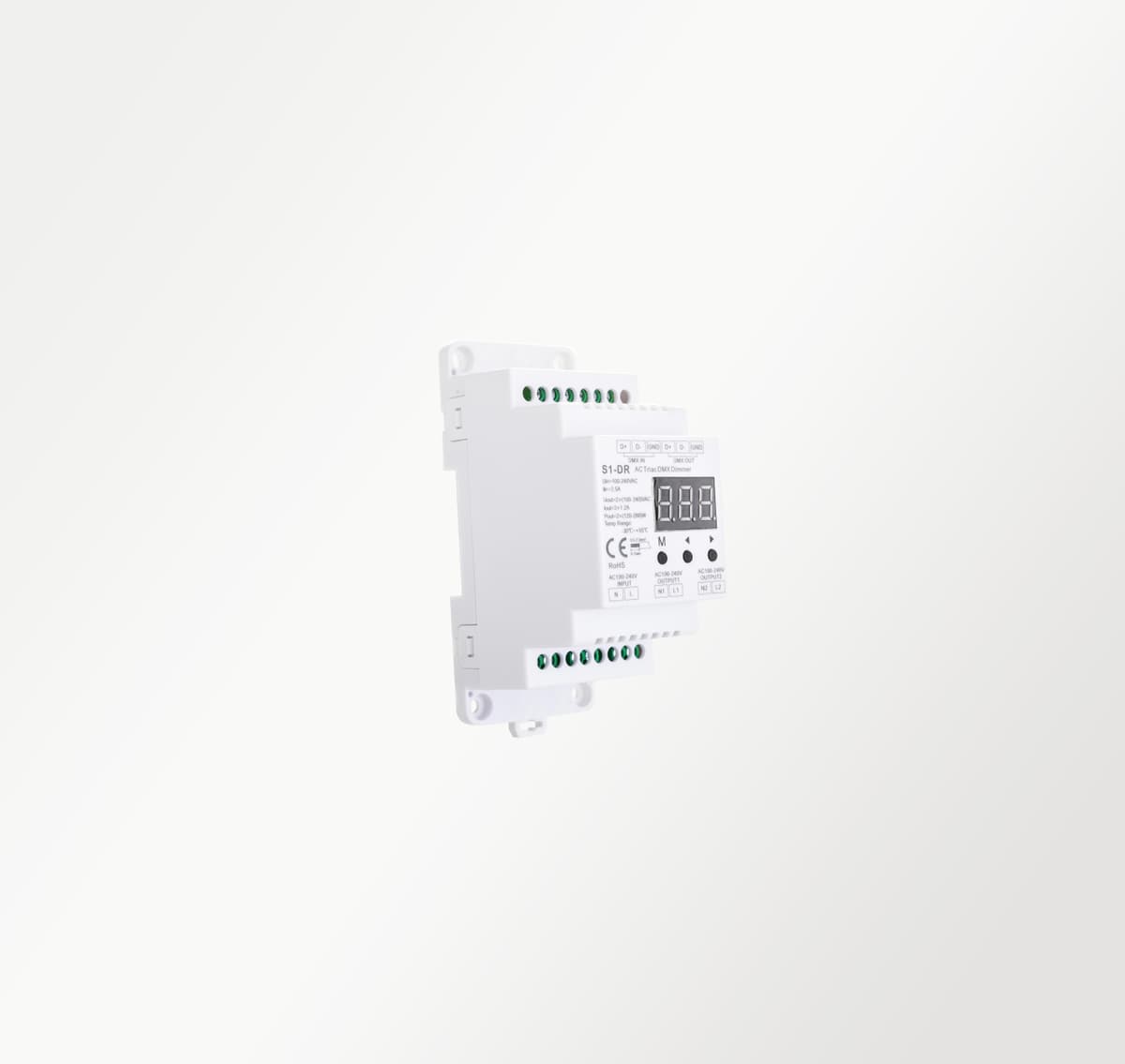

1 csatornás fázishasításos dimmer
DMX-vezérelt, 1 csatornás fázishasításos dimmer 230 V-os fényforrásokhoz. DIN-sínre szerelhető, 100–230 V tápfeszültségen akár 288 W teljesítményt kezel, így egy világítási kör fényereje precízen szabályozható.
Dimmerek
Nective dimmerek
A Nective rendszer a fényerő-szabályozott világítások vezérléséhez külső dimmereket alkalmaz. Ennek köszönhetően a rendszer rugalmasan illeszthető különböző teljesítményű és típusú fényforrásokhoz.
A vezérlés DMX, 0–10 V vagy DALI kapcsolaton keresztül történhet, így fázishasításos, PWM-es és digitálisan vezérelt világítási rendszerek egyaránt integrálhatók.
Támogatott vezérlési módok
A Nective rendszer többféle dimmervezérlési megoldást támogat:
DMX busz – többcsatornás világításvezérléshez, RGB- és RGBW-rendszerekhez, valamint nagyobb világítási rendszerekhez0–10 V vezérlés – analóg vezérlésű LED-meghajtókhoz és világítástechnikai eszközökhözDALI busz – digitális, címezhető világítási rendszerekhez
Alkalmazható dimmer típusok
A rendszerhez többféle külső dimmer csatlakoztatható, például:
DMX fázishasításos dimmerekDMX reverz-fázishasításos dimmerekDMX-kompatibilis PWM LED-vezérlők0–10 V bemenetű dimmerek és LED-meghajtókDALI-kompatibilis fényforrás-dimmerek és meghajtók
A megfelelő dimmer kiválasztása mindig a fényforrás típusától, teljesítményétől és vezérlési módjától függ.
2 csatornás fázishasításos dimmer
DMX-vezérelt, 2 csatornás fázishasításos dimmer 230 V-os fényforrásokhoz. DIN-sínre szerelhető, csatornánként 144 W teljesítménnyel, így két külön világítási kör szabályozható egyetlen egységgel.
4 csatornás PWM dimmer LED-ekhez
DMX-kompatibilis, 4 csatornás PWM dimmer LED-ekhez és RGB/RGBW szalagokhoz. 12–24 V tápfeszültségen működik, csatornánként akár 8 A terhelhetőséggel, terepi rögzítéssel — teljesítménykorlát nélkül illeszthető a rendszerhez.
Technikai paraméterek
| Paraméter | 1 csatornás fázishasításos dimmer | 2 csatornás fázishasításos dimmer | 4 csatornás PWM dimmer LED-ekhez | Megjegyzés |
|---|---|---|---|---|
| Cikkszám | NDIM.230.1CH | NDIM.230.2CH | NDIM.024.4CH | - |
| Tápfeszültség | 100-230V | 100-230V | 12-24V | - |
| Teljesítmény | 288W | 2x144W | 4x8A | - |
| Csatornák száma | 1 | 2 | 4 | - |
| Fényforrás | 230V-os izzó | 230V-os izzó | LED | - |
| Rögzítés | DIN sín | DIN sín | terepi | - |
| Csatlakozók | sorkapcsok | sorkapcsok | sorkapcsok | - |
| Kommunikációs protokoll | DMX | DMX | DMX | - |
| Méret | 110x48x67mm | 110x48x67mm | - | - |
| Súly | 0.16kg | 0.16kg | - | - |
| Védettség | IP20 | IP20 | IP20 | - |
| Üzemi hőmérséklet | -30 - +55 C° | -30 - +55 C° | - | - |
| Tanúsítványok | CE, FCC | CE, FCC | - | - |
